Essiccatore a dischi rotanti con riscaldamento a serpentina

Principio di funzionamento

L'essiccatore a disco rotante con riscaldamento a bobina è un'apparecchiatura di essiccazione continua di tipo a conduzione altamente efficiente. Trasferisce il calore al materiale attraverso la parete di trasferimento del calore. Una parte del vapore entra nello spazio anulare tra il guscio esterno e la parete interna del cilindro, riscaldando il materiale attraverso la parete interna. La condensa viene scaricata attraverso l'apertura di scarico inferiore. Un'altra porzione di vapore entra nell'albero principale e nelle serpentine, riscaldandole, e la condensa viene scaricata attraverso il giunto rotante di scarico. Mentre l'albero ruota, le giranti e le bobine lavorano insieme per agitare e riscaldare completamente il materiale, massimizzando il contatto tra il materiale e l'albero e le bobine. Il vapore secondario viene scaricato dalla camera del vapore superiore del mantello esterno attraverso un condotto a tiraggio indotto. All'interno del condotto viene mantenuta una leggera depressione per impedire la fuoriuscita del vapore di scarico e per evitare un assorbimento eccessivo di aria fredda. Una piastra di estrazione, montata sull'albero principale e posizionata tra le serpentine di riscaldamento, non solo spinge il materiale in avanti ma agisce anche come dispositivo autopulente, rimuovendo i rivestimenti dall'albero e dalle pareti del cilindro per mantenere un eccellente trasferimento di calore.

Parametri dell'attrezzatura

Vantaggi dell'attrezzatura

1. L'essiccatore a dischi rotanti con riscaldamento a serpentina utilizza una camicia esterna e una serpentina/scatola del vapore con albero principale per far circolare il vapore, aumentando la superficie riscaldata. Questa struttura e questo principio di funzionamento garantiscono un'elevata efficienza termica, un basso consumo energetico, un funzionamento semplice e un ambiente operativo favorevole.

2. Un estrattore di materiale montato sull'albero principale, situato tra le serpentine di riscaldamento, non solo spinge il materiale in avanti ma fornisce anche proprietà autopulenti. Il sistema di riscaldamento mobile garantisce il pieno contatto con il conduttore.

3. La cappa di scarico e le tubazioni sono realizzate in acciaio inossidabile, migliorando la resistenza alla corrosione e prolungando la durata.

4. Un sistema automatico di trasferimento dell'acqua ricicla la condensa del vapore nella caldaia, riducendo il consumo di energia e conservando acqua.

I nostri punti di forza: Shandong Chengming aderisce costantemente a standard elevati e ad una rigorosa gestione della qualità durante tutta la sua produzione e le sue operazioni. Offriamo progettazione di prodotti personalizzata e il nostro servizio post-vendita comprende installazione, messa in servizio, formazione e manutenzione.

Casi di progetto: le nostre apparecchiature sono state utilizzate in Russia, Corea del Sud, Kazakistan, Vietnam, Indonesia e altri paesi.

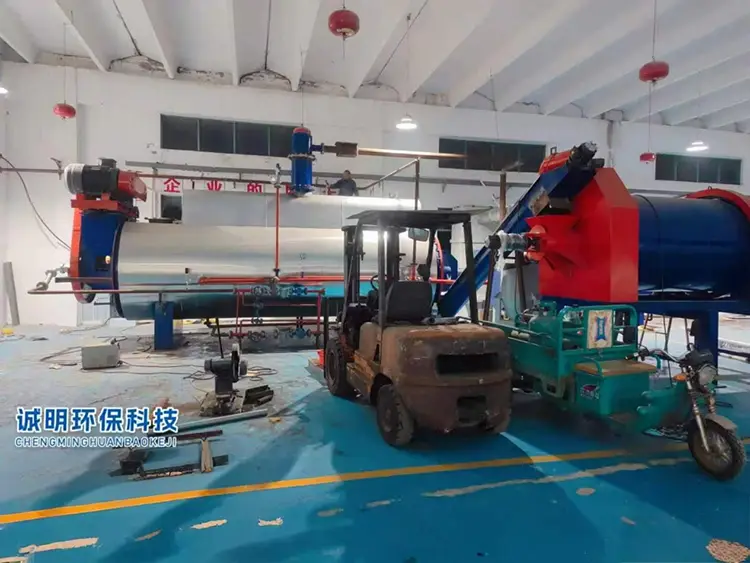

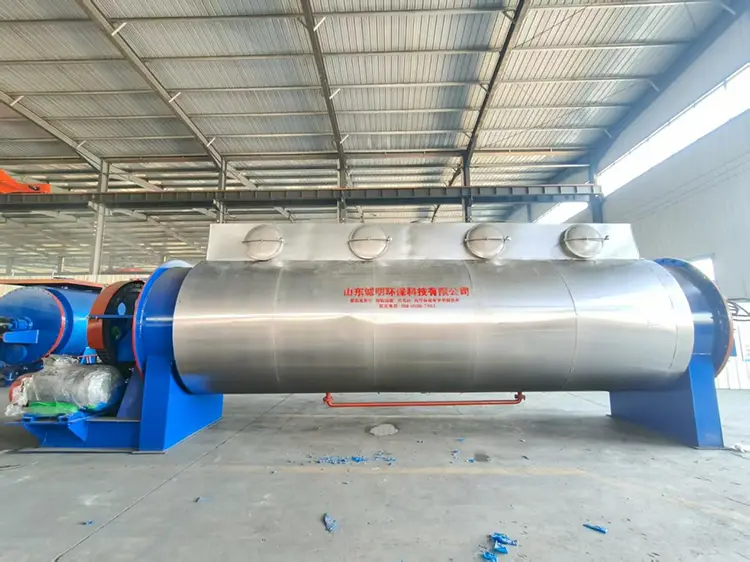

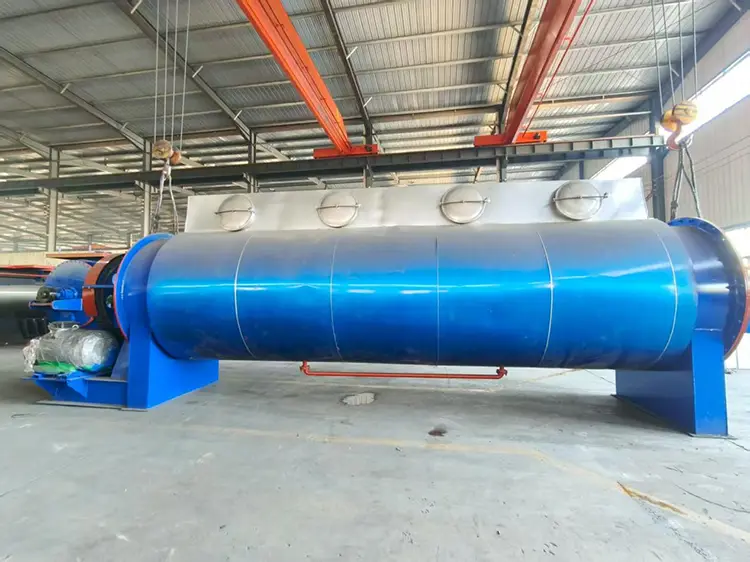

Foto sul posto

Certificato
